氣溶膠光度計掃描法和粒子計數器掃描法的具體操作步驟和注意事項有哪些？

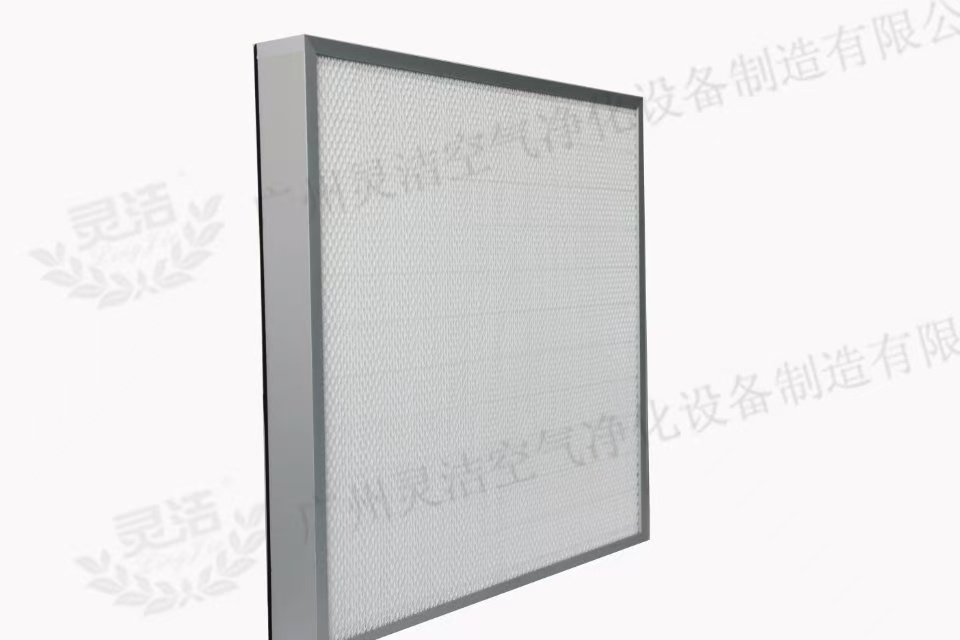

在半導體潔淨室ULPA過濾器檢漏中，**氣溶膠光度計掃描法**（核心區域首選，精度高）與**粒子計數器掃描法**（非核心區域適配，靈活便捷）的操作步驟和注意事項，需圍繞“精準檢測、避免工藝汙染”展開，同時匹配半導體對亞微米級微粒的嚴苛控製要求。以下是兩種方法的詳細流程及關鍵要點： ### 一、氣溶膠光度計掃描法（以PAO氣溶膠為例，適配ISO 1~3級潔淨室） 該方法通過“上遊注入標準氣溶膠+下遊掃描泄漏”實現0.0001%級泄漏檢測，核心是**精準控製氣溶膠濃度+全區域覆蓋掃描**，具體步驟如下： #### 1. 操作步驟（6步閉環，聚焦“濃度穩定+泄漏定位”） ##### 步驟1：檢測前準備（隔離與淨化，避免汙染擴散） - **潔淨區隔離**：    - 關閉ULPA過濾器所在潔淨室的人員/物料通道，設置“檢漏中”警示標識；若為光刻、晶圓鍵合等核心區域，需轉移區域內所有晶圓（或用Class 1級潔淨罩密封），避免PAO油霧附著汙染。    - 關閉潔淨室內非必要設備（如傳送機器人、檢測儀器），僅保留層流天花風機運行（維持氣流基礎循環）。   - **設備校準與連接**：    - 校準氣溶膠光度計：用標準PAO氣溶膠（濃度10⁸粒/m³，粒徑0.12μm）校準，確保讀數誤差≤±5%；校準後將光度計設置為“泄漏率模式”（直接顯示泄漏率百分比）。    - 連接發塵係統：將PAO氣溶膠發生器的出口通過**防靜電潔淨軟管**（內徑≥50mm，內壁拋光）連接至ULPA過濾器的上遊靜壓腔（或風道入口），軟管需用潔淨氮氣（純度99.999%）吹掃5分鍾，去除內壁殘留微粒。   - **人員與工具準備**：    - 人員穿Class 1級無塵服（覆蓋頭發、麵部、手部，戴防靜電手套），攜帶掃描探頭（包裹防靜電保護套）、標記筆（潔淨室專用，無微粒脫落）、塞尺（精度0.01mm，用於後續密封檢查）。 ##### 步驟2：上遊氣溶膠濃度穩定（核心前提，避免誤判） - 啟動PAO發生器，調節發塵量（通常為50~100mL/h），通過上遊采樣口的光度計實時監測濃度，使上遊濃度穩定在**10⁷~10⁹粒/m³**（最佳範圍10⁸粒/m³），維持10分鍾——濃度過低會導致下遊泄漏信號微弱（漏檢），過高可能堵塞ULPA濾芯或增加後續吹掃難度。   - 記錄上遊穩定濃度（如C上遊=8×10⁸粒/m³），計算下遊允許最大泄漏濃度：C允許=C上遊×0.001%（半導體核心區域泄漏率限值）=8×10³粒/m³，作為判斷標準。 ##### 步驟3：下遊背景濃度檢測（排除環境幹擾） - 在ULPA過濾器下遊（距離麵板10cm，非濾芯正下方）選取3個均勻分布的“空白點”（如框架邊緣），用光度計探頭垂直檢測，記錄背景濃度，需≤100粒/m³——若背景濃度過高（如＞200粒/m³），需用潔淨氮氣對下遊區域吹掃30分鍾，直至達標（避免背景幹擾泄漏判斷）。 ##### 步驟4：下遊全區域掃描（逐點覆蓋，重點查邊緣） - **掃描路徑與速度**：    - 按“先濾芯本體、後密封邊緣”的順序，采用“之”字形掃描：濾芯本體按2×2cm網格逐點掃描，密封邊緣（濾芯與框架接縫、框架與靜壓腔接縫）按1cm間距緩慢掃描（這些區域泄漏占比超30%）。    - 掃描速度嚴格控製在**≤5cm/s**（速度過快會錯過微泄漏點，如0.5mm的破損縫），探頭與過濾器麵板的距離保持5~10mm，且始終垂直於麵板（傾斜角度＞15°會導致讀數偏低30%）。   - **泄漏判斷與標記**：    - 若某點光度計讀數＞C允許（如9×10³粒/m³），或泄漏率＞0.001%，立即用標記筆圈出泄漏區域，記錄泄漏值（如泄漏率0.0012%），並在該點周圍5cm範圍內重複掃描，確認泄漏範圍（如是否為線性泄漏或點狀泄漏）。 ##### 步驟5：泄漏修複與複檢（閉環驗證，杜絕隱患） - **泄漏原因分析**：    - 點狀泄漏：多為濾芯本體破損（如運輸中擠壓），需直接更換新ULPA濾芯（禁止修補，避免二次泄漏）；    - 線性泄漏：多為密封膠條變形或安裝偏差，需更換半導體級氟橡膠膠條（符合SEMI F47標準），重新均勻壓合（用塞尺檢查接縫間隙≤0.1mm）。   - **複檢確認**：修複後，對泄漏區域及周邊10cm範圍重新掃描，確保所有點讀數≤C允許、泄漏率≤0.001%，才算合格。 ##### 步驟6：檢測後淨化（消除PAO殘留，恢複生產） - 關閉PAO發生器，拆除發塵係統，用潔淨氮氣對上遊靜壓腔（吹掃1小時）、下遊區域（吹掃2小時）分別吹掃，每30分鍾檢測一次下遊PAO濃度，直至≤10粒/m³（避免PAO附著在光刻機鏡頭等精密設備上，導致成像偏差）。   - 清理工具（探頭用氮氣吹掃，軟管密封存放），記錄檢測數據（上遊濃度、泄漏點位置/修複措施、複檢結果），錄入MES係統（半導體行業要求保留≥3年，用於工藝追溯）。 #### 2. 核心注意事項（防汙染、保精度） - **PAO殘留控製**：核心區域（如光刻區）必須徹底吹掃，若使用DPMS納米氣溶膠（無油霧殘留），可縮短吹掃時間至30分鍾，但設備成本更高（約為PAO係統的2倍）。   - **安全風險規避**：PAO為易燃油霧，檢測區域禁止使用明火（如焊接設備），且需保持輕微負壓（避免氣溶膠擴散至其他潔淨區）。   - **設備穩定性**：掃描過程中禁止觸碰光度計探頭線纜，避免因信號幹擾導致讀數波動；若光度計報警“濃度過載”，需立即遠離該點，待讀數恢複後重新檢測（避免傳感器損壞）。 ### 二、粒子計數器掃描法（適配ISO 4~6級潔淨室） 該方法通過“背景濃度比對+多粒徑計數”實現0.001%級泄漏檢測，核心是**控製背景幹擾+精準計數微粒**，操作步驟更簡化（無需發塵係統）： #### 1. 操作步驟（5步閉環，聚焦“背景比對+多粒徑驗證”） ##### 步驟1：檢測前準備（簡化流程，無需發塵） - **潔淨區與設備準備**：    - 關閉潔淨室人員流動，啟動層流天花風機，運行30分鍾使氣流穩定（避免氣流擾動導致微粒濃度波動）；若為封裝測試區，可保留必要設備（如分揀機）運行，但需遠離掃描區域（≥2m）。    - 校準粒子計數器（OPC）：用標準粒子發生器（0.1μm、0.3μm粒徑）校準，確保計數誤差≤±10%，設置“累計計數模式”（采樣流量2.83L/min，采樣時間5秒/點）。   - **人員與工具**：人員穿Class 3級無塵服（非核心區域要求），攜帶OPC、標記筆（潔淨室專用）、潔淨抹布（用於清潔麵板表麵浮塵）。 ##### 步驟2：下遊背景濃度檢測（確定基準值） - 在ULPA過濾器下遊的潔淨區域（遠離過濾器1m，無設備幹擾），用OPC連續采樣5分鍾，記錄0.1μm（B₀₁）、0.3μm（B₀₃）粒徑的背景濃度（如B₀₁=5粒/m³，B₀₃=2粒/m³）。   - 背景濃度需滿足對應潔淨等級要求（如ISO 5級：0.3μm微粒≤100粒/m³），若超標，需延長氣流穩定時間至60分鍾，或清潔潔淨室地麵/設備表麵。 ##### 步驟3：下遊全區域掃描（多粒徑同步檢測） - **掃描路徑與參數**：同氣溶膠法，按“之”字形掃描（速度≤5cm/s），探頭距離過濾器麵板5mm，重點掃描濾芯本體（2×2cm網格）、密封邊緣（1cm間距）。   - **數據記錄與判斷**：    - 每掃描一個點，停留5秒（確保OPC計數穩定），記錄0.1μm（C₁）、0.3μm（C₃）的實時濃度，計算“濃度差”：ΔC₁=C₁-B₀₁，ΔC₃=C₃-B₀₃。    - 泄漏判斷標準（半導體非核心區域）：ΔC₁＞10粒/m³ 或 ΔC₃＞5粒/m³（如封裝區ULPA，0.3μm濃度差超5粒/m³即判定泄漏），標記泄漏點並記錄位置。 ##### 步驟4：泄漏修複與複檢（同氣溶膠法） - 泄漏原因分析：點狀泄漏更換濾芯，線性泄漏調整密封膠條；   - 複檢確認：修複後重新掃描泄漏區域，確保ΔC₁≤10粒/m³、ΔC₃≤5粒/m³，且連續3次采樣數據無波動（避免偶然因素導致的誤判）。 ##### 步驟5：檢測後記錄與恢複（無殘留，快速複工） - 清理OPC探頭（用潔淨氮氣吹掃，去除表麵浮塵），記錄背景濃度、各點掃描數據、修複措施，錄入潔淨室管理係統（保留≥2年）。   - 無需額外吹掃（無氣溶膠殘留），檢測後可直接恢複潔淨室設備運行（如封裝機、測試儀器）。 #### 2. 核心注意事項（防背景幹擾、保計數準確） - **背景濃度控製**：掃描過程中禁止人員走動、設備啟停（如傳送帶啟動會卷起地麵微粒，導致背景濃度瞬間升高至50粒/m³，誤判為泄漏）。   - **OPC采樣穩定性**：采樣流量需保持穩定（±5%以內），禁止在掃描中調整流量；若OPC報警“計數飽和”（濃度＞10⁶粒/m³），需立即移至潔淨區域，待讀數恢複後重新檢測（避免傳感器過載損壞）。   - **粒徑選擇適配**：非核心區域需優先關注0.3μm粒徑（工藝敏感粒徑，如封裝過程中芯片引線易受0.3μm微粒影響），ISO 4級區域需同步檢測0.1μm粒徑，避免遺漏亞微米級泄漏。 ### 兩種方法的操作與注意事項核心差異對比 | 對比維度         | 氣溶膠光度計掃描法                          | 粒子計數器掃描法                          | |------------------|---------------------------------------------|-------------------------------------------| | 核心設備         | PAO發生器+高精度光度計（需校準濃度）        | OPC（多粒徑通道，需校準計數精度）          | | 關鍵準備步驟     | 上遊發塵並穩定濃度（10⁷~10⁹粒/m³）          | 下遊背景濃度檢測（需≤潔淨等級限值）        | | 掃描核心目標     | 泄漏率（≤0.001%）                          | 微粒濃度差（ΔC₁≤10粒/m³，ΔC₃≤5粒/m³）     | | 檢測後處理       | 必須氮氣吹掃（1~2小時，消除PAO殘留）        | 無需吹掃，直接恢複生產                    | | 最大風險點       | PAO殘留汙染精密設備（如光刻機）              | 背景濃度波動導致誤判                      | | 適用場景         | 半導體核心區域（光刻、晶圓鍵合，ISO 1~3級） | 非核心區域（封裝、測試，ISO 4~6級）        | ### 總結 兩種方法的操作邏輯均遵循“準備→檢測→修複→驗證”閉環，但核心差異源於精度需求：   - 氣溶膠光度計法需通過“發塵控濃”實現極致精度，操作複雜但適配核心區域；   - 粒子計數器法通過“背景比對”簡化流程，靈活無殘留但精度稍低，適配非核心區域。   無論哪種方法，半導體場景下的核心原則都是“**避免檢測過程引入汙染**”，同時確保數據可追溯，為工藝良率提供保障。
